วันศุกร์ที่ 28 ตุลาคม พ.ศ. 2554

AUTOLISP-AUTO PLOT ปริ้นอัตโนมัติ V.2

สวัสดีครับ หลังจากที่ได้ เขียนคำสั่ง Auto plot เวอร์ชั่น แรก
ก็ได้มี ความเห็นเกี่ยว ต้องการปริ้น ครั้งเดียวหลายๆหน้า
ซึ่งจะช่วยประหยัดเวลา และการตั้งค่า อย่างมากเลยที่เดียวครับ

เลยพัฒนาคำสั่ง Auto plot ใหม่ เป็น เวอร์ชั่น 2
ซึ่งสามารถ ปริ้นได้หลายๆหน้า ใช้ได้กับ โหมด model และ layout ไปดูขั้นตอนการทำงานกันเลยดีกว่าครับ

โหมด Layout
1.ป้อนคำสั่ง
โปรแกรมก็จะแสดง Option ให้เลือก ชนิดขอการปริ้น

ในตัวอย่าง ผมเลือก 3  plot เป็น PDF size A3




2.ในส่วนของ A3 PDF  ก็จะมี Option เลือกอีกดังนี้ครับ



 2.1 Create a folder PDF from original file:
 เป็นการสร้าง folder PDF  เข้าไปยัง  folder ที่ไฟล์ CAD อยู่
 แล้ว SAVE ไฟล์ PDF เข้าไปใน   folder PDF


2.2 Save PDF to original:
เป็นการ SAVE ไฟล์ PDF เข้าไปยัง ตำแหน่ง  folder ที่ไฟล์ CAD อยู่ โดยไม่สร้าง  folder เพิ่ม



2.3 Customized:
ให้เรากำหนดเองว่า ต้องการ save ไฟล์ PDF ไว้ ตรงไหน
ซึ่ง Option นี้ จะแสดง ภาพ preview ให้ดู




3.เมื่อเลือก option ต่อจากข้อ 2 โปรแกรม ก็จะถามต่อว่า


   3.1 Current Layout: ปริ้น เฉพาะ layout ที่กำลังทำงานอยู่
   3.2 All Layout: ปริ้น ทุกๆ  layout

โหมด Model
1.ป้อนคำสั่ง
โปรแกรมก็จะแสดง Option ให้เลือก ชนิดขอการปริ้น เหมือกับ layout


2.เมื่อทำตามขั้ตอน เหมือน โหมด Layout แล้ว

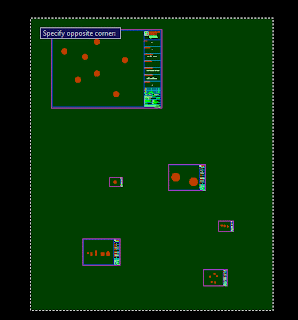

โปรแกรม ก็จะให้ เลือก งานทีต้องการ plot  ซึ่งสามารถ เลือก คลุมทีเดียวทั้งหมดเลยก็ได้
หรือจะเลือกเฉพาะ บางงานก็ได้ครับ


จากนั้นโปรแกรม ก็จะ save เป็น PDF ตาม Option ที่เราเลือกไว้





สำหรับการ Plot ไปยัง Printer
ขั้นตอนนการทำงานก็จะเหมือนกัน เพียงแต่จะไม่มี  ในส่วนของ option PDF



คลิปตัวอย่างการใช้งาน





เนื่องจากว่า โปรแกรม ตัวนี้เป็นโปรแกรม เฉพาะเครื่อง
จึงต้องมีการ ตั้งค่าต่างๆ ก่อนการใช้งาน
ได้แก่ ชื่อ plotter,sizeกระดาษ,plotstye,และอื่น
และ Option ชนิด ของการ plot ตามงานที่ต้องการของแต่ละคน

ใครสนใจ ติดต่อทางEmail ครับ
siani_3d@yahoo.com


วันอาทิตย์ที่ 23 ตุลาคม พ.ศ. 2554

ถอดแบบเฟอร์นิเจอร์-เตียงสระ

อันนี้เป็นภาพต้นแบบ



ถอดแบบออกมาเป็น  3D และ Drawing




อันนี้เป็น Animation ที่ถอดแบบมาแล้วครับ


Animation-Machine






อันนี้เป็นเครื่อง Emulsion





AutoLISP-Auto plot ปริ้นอัตโนมัติ V.1


หลายคน คงเบื่อหน่ายการ Plot งาน ครั้งละหลายๆแผ่น
ต้องคอย Set printer ทุกครั้ง เป็นเรื่องที่น่าเบื่อหน่ายมากที่สุด

วันนี้ผมขอเสนอ ตัวอย่าง
คำสั่ง AUTO PLOT แบบ กึ่งอัตโนมัติ

ที่ว่ากึ่งอัตโนมัติ คือ
การ plot ใหมด Model โดยส่วนใหญ่ เลือกแบบ Windows

เริ่มกันเลย

โปรแกรมจะ Option ให้เลือก size และชนิดดังนี้



ต่อไปก็เป็นการเลือกจุดตำแหน่ง 2 จุด ของกรอบกระดาษ






เท่านี้ก็เรียบร้อย โปรแกรม ก็จะPREVIEW ให้ดู






ตัวอย่าง Plot ใน model แบบ windows


หมายเหตุ:
ไฟล์ตัวอย่าง โปรแกรม Plot ในโหมด Model แบบกึ่งอัตโนมัิต
ต้องกำหนดค่าให้ถูกต้อง (โปรแกรม เฉพาะเครื่อง)
ปรับ ค่าในส่วน ของ Setting



ปล...โปรดติดตาม V.2  Plot ทีเดียวหลายๆหน้า ทั้งใน Model และ Layout

AutoLISP-เปลียน layerและ สี ของ object

หลักการทำงานของ lisp จะมี optionให้เลือกดังนี้ คือ

1.เปลี่ยน layer ด้วย สี
จากสีของ object ต้นฉบับ ที่เลือกไว้
โปรแกรมก็จะทำการค้นหา object ที่มีสีเดียวกัน
แล้วก็เปลี่ยน เป็น layer ที่เรากำหนด
- เหมาะสำหรับ การplot stye แบบกำหนดความหนาเส้นตาม layer

เริ่มกันเลย
1.เลือก layer เปลี่ยน รอไว้เลย



2.พิมพ์ คำสั่ง CCL
3.เลือก object เป็นสีต้นฉบับ ที่ต้องการให้โปรแกรม เลือก


4.จากนั้น สามารถเลือก แบบ windows เลย โปรแกรม จะทำการคัดเลือก
เล้นตามสี ที่เราเลือกไว้ ในขั้นตอนที่ 3






เท่านี้ก็เป็นอันเสร็จ
โปรแกรมจะเปลี่ยน layer ให้ตามที่เราเลือกไว้ครับ






2.เปลี่ยน สี ด้วย สี
จากสีของ object ต้นฉบับ ที่เลือกไว้
แล้วเลือก object สีอื่น ที่ต้องการให้เปลี่ยน
โปรแกรมก็จะทำการค้นหา object ที่มีสีเดียวกัน
เปลี่ยน เป็นสี object ต้นฉบับ
เหมาะสำหรับ การplot stye แบบกำหนดความหนาเส้นตาม สี


เริ่มกันเลย
1. พิมพ์ คำสั่ง CLO
2. โปรแกรม จะแสดง dialogbox ให้เราเลือกสีต้องที่จะการจะเปลี่ยนเป็น




3. เลือกสี object ต้นแบบ ที่ต้องการเปลี่ยน



4.จากนั้น สามารถเลือก แบบ windows เลย โปรแกรม จะทำการคัดเลือก
เล้นตามสี ที่เราเลือกไว้ ในขั้นตอนที่ 3






เท่านี้ก็เป็นอันเสร็จ
โปรแกรมจะเปลี่ยน สี ให้ตามที่เราเลือกไว้ในข้อ 1 ครับ

AutoLISP- Run counter-number บวกตัวเลข ไปเรื่อยๆ







Auto LISP- Run counter-number บวกตัวเลข ไปเรื่อยๆ

ใช้สำหรับ Run counter ตัวเลขต่างๆ
ใช้ได้ เฉพาะ ตัวเลขอย่างเดียว

คำสั่ง
sum

ขั้นตอนใช้งานมีดังนี้

1.พิมพ์คำสั่ง sum
- กรอกตัวเลขที่ต้องการ จะให้ Run เริ่มต้น
เช่น 22



2.เลือก text ทีเป็นตัวเลข ที่ต้องการจะให้ Run





AutoLISP- Run counter-text+number ตัวอักษร+บวกตัวเลข ไปเรื่อยๆ


ตัวอักษร+บวกตัวเลข ไปเรื่อยๆ

คำสั่ง
summ

ขั้นตอนใช้งานมีดังนี้

1.พิมพ์คำสั่ง summ
- ป้อนตัวที่ต้องการ เช่น A


2.ป้อนตัวเลขที่ต้องการ
- กรอกตัวเลขที่ต้องการ จะให้ Run เริ่มต้น
เช่น 12




3.เลือก text ทีเป็นตัวเลข ที่ต้องการจะให้ Run
